LK-NY15D 1550nm Laser DFB për mikrovalë
- Aftësia e modulimit të drejtpërdrejtë
- Gama e lartë dinamike
- Gjerësia e brezit 18 GHz
- Rryma e pragut të ulët
- Fuqia e lartë e daljes
- Paketa flutur 7 pin me lidhës SMA
- Temperatura e kutisë së funksionimit: -40 deri në 70℃
- Besueshmëria e Rritur
përshkrim i produktit
Lazeri LK-NY15D është një lazer me performancë të lartë, i moduluar drejtpërdrejt me reagime të shpërndara (DFB) i krijuar për komunikime lineare me fibra optike me brez të gjerë. Ai shërben si një zëvendësues superior për sistemet kabllore koaksiale kur transmetojnë sinjale në frekuencat 12 GHz ose 18 GHz.
LK-NY15D rrit besueshmërinë e rrjeteve të komunikimit me mikrovalë duke përcjellë sinjale RF në formën e tyre të pacenuar, e cila nga ana e saj përmirëson ndjeshëm cilësinë e sinjalit në një spektër aplikimesh si largësia e antenës, telemetria, koha dhe shpërndarja e sinjalit të referencës, si dhe linjat e matjes dhe vonesës.
Kjo seri lazerësh përmban një izolues optik të integruar, ftohës termoelektrik (TEC), termistor, çip diodë lazer dhe një fotodiodë monitoruese, të cilat të gjitha janë të mbyllura në një paketë të fortë fluture me 7 kunja për të siguruar mbrojtje hermetike dhe performancë optimale.
Specifikimet teknike
| vleresime absolute ne maksimum | ||||
|---|---|---|---|---|
| Parametër | simbol | Min. | Max. | Njësi |
| Rryma përpara e diodës lazer | If | - | 120 | mA |
| Tensioni i kundërt i diodës lazer | V | - | 1 | V |
| Fuqia e përparme | Pf | - | 20 | dBm |
| Tensioni i kundërt PD | V | - | 15 | V |
| Rryma përpara (PD) | Im | - | 2 | mA |
| temperatura operacion | To | -40 | +70 | ° C |
| Temperatura Storage | Ts | -55 | +85 | ° C |
| Lagështia relative e ruajtjes | Sr | - | 85 | % |
| Specifikimi optik dhe elektrik (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parametër | simbol | Gjendja e provës | Min | Typ | Max | Njësitë | shënim |
| Gjatësi vale | λ | IF = IOP, T = TOP | - | 1550 | - | nm | |
| frekuencë | - | Opsioni X | 0.1 | - | 12 | GHz | - |
| Ku opsion | 1 | - | 18 | ||||
| Fuqia e daljes optike | P | IF=Iop | - | 10 | - | mW | 1 |
| Rryma thershold | Ith | λ=1550 nm | - | - | 10 | mA | - |
| Rryma e operacionit | Iop | λ=1550 nm | - | 55 | 100 | mA | - |
| Tensioni i funksionimit | Vop | λ=1550 nm | - | 1.5 | 2.5 | V | - |
| Efikasiteti i pjerrësisë | SE | - | 0.2 | - | - | W / A | - |
| Raporti i shtypjes së modalitetit anësor | SMSR | λ=1550 nm, IF=Iop | 30 | - | - | dB | - |
| Zhurma me Intensitet Rativ | RIN | - | -150 | -130 | dB / Hz | - | |
| Gjerësia e brezit (-3dB, I=60mA) | S21 | Opsioni X | - | 12 | - | GHz | - |
| Ku opsion | - | 18 | - | ||||
| Kthehu humbje | VSWR | Opsioni X | - | - | 2 | dB | - |
| Ku opsion | - | - | 2.2 | ||||
| Hyrja 1 dB Kompresim | - | 15 | - | - | dBm | - | |
| Rezistenca e termistorit | Rth | @ 25 ° C | - | 10 | - | Kohm | - |
| Rryma TEC | It | - | - | - | 1.2 | A | 2 |
| Tensioni TEC | Vt | - | - | 2.5 | V | 2 | |
| Kapaciteti (PD) | Ct | - | - | 20 | pF | - | |
| Rryma e monitorimit | Im | - | 0.10 | - | 2.0 | mA | - |
| Rryma e errët (PD) | Id | - | - | 50 | nA | - | |
Shënime:Të gjithë çipat lazer vijnë nga vaferë që janë çertifikuar duke përdorur një sërë pajisjesh përfaqësuese që duhet të arrijnë një rendiment të pranueshëm për djegien.
1. Temperatura lazer e vendosur 25℃, rryma e paragjykimit në 55mA
2. Temperatura e kutisë së funksionimit -40~70℃
● Të dhëna tipike
(λ=1550 nm, TC =25 ℃)
(Fig. 1 Të dhënat e brezit X S11 dhe S22)

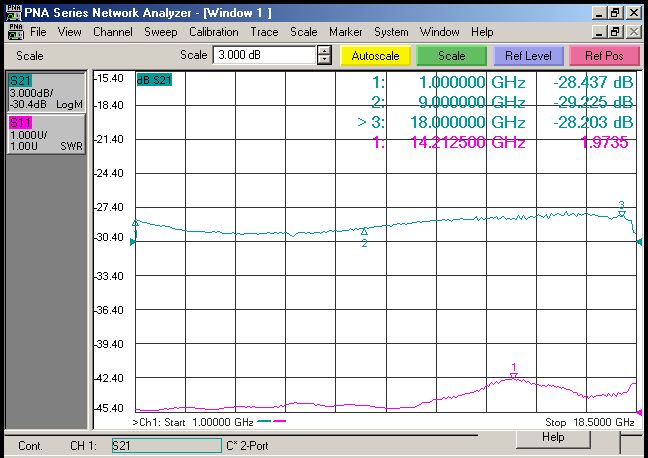

(Fig. 2 Të dhënat Ku- Band S11 dhe S22)
● Skema elektrike
| kryesimi# | funksion |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD- (paragjykim) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Ftohës + |
| 7 | ftohës - |
| 8 | LD-(RF) |
| 9 | Terren |
● Vizatimet skicë (njësia: mm[inç])
Konektori RF: SMA
● Informacioni i porositjes
Fleta 1:
| kod | Gjatësia e valës tipike |
| 15 | Paketa flutur 1550nm 7PIN |
Fleta 2:
| kod | Gjerësia e brezit analog |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Fleta 3:
| kod | Lloji Connector | Vërejtje |
| A | FC / APC | Bisht me fije me një modalitet 9 / 125 μm, 0.9 mm, gjatësi 1 m |
| S | SC / APC | |
| N | Asnjë lidhës |
● Masat paraprake
Rrezja e përkuljes së fibrës jo më pak se 20 mm për të shmangur dëmtimin e fibrave.
Sigurohuni që pjesa e bashkimit të fibrave të jetë e pastër përpara se ta lidhni me qarkun optik.
Kërkohet mbrojtje e përshtatshme ESD gjatë ruajtjes, transportit dhe përdorimit.
Aplikime
Komunikimet e të dhënave me shpejtësi të lartë
Largimi i antenës
Rrjetet celulare dhe PCS
Transmetimi analog i lidhjeve RF
Komunikimet Ushtarake
Ndjekja, telemetria dhe kontrolli
Sistemet e telemetrisë
Sistemet ushtarake dhe të mbrojtjes
