Fotodetektor LK-HSPD InGaAs me shpejtësi të lartë
- Gjerësia e gjerë brezi, shpejtësi e lartë
- Inkorporuar Bias-T
- DC e shoqëruar
- I mbyllur hermetikisht, lidhës SMA
- Rrymë e ulët e errët, raport i lartë sinjal-zhurmë.
- Faktori i formës së vogël.
përshkrim i produktit
Moduli i zbulimit me shpejtësi të lartë LK-HSPD është krijuar për t'u kujdesur për përdorime dixhitale dhe analoge. Ky modul është i pajisur me një fotodiodë PIN InGaAs që ka një gjatësi vale të përgjigjes që varion nga 1250 në 1650 nm, së bashku me elektronikën thelbësore që përputhet.
LK-HSPD është në gjendje të ofrojë gjerësi bande prej 8 GHz, 12 GHz, 18 GHz, 22 GHz dhe 30 GHz. Funksionimi i modulit bazohet në një furnizim me energji elektrike prej +3.3V ose +5V, në varësi të modelit specifik. Është projektuar për të punuar me një fibër standarde një-mode prej 9/125μm. Dalja RF përmban një lidhës të përputhshëm me SMA ose një lidhës 2.92 mm, të dyja me një përputhje të rezistencës prej 50 ohm.
LK-HSPD është i mbyllur hermetikisht për t'u mbrojtur nga faktorët mjedisorë, duke rritur kështu qëndrueshmërinë dhe besueshmërinë e tij. Ai krenohet me një dizajn të lehtë, me një masë më të vogël se 15 gram, i cili është ideal për aplikime ku pesha është një faktor kritik. Moduli është i certifikuar në përputhje me Direktivën 2.0 të Kufizimit të Substancave të Rrezikshme (RoHS), duke konfirmuar përputhjen e tij me rregulloret e rrepta mjedisore dhe të sigurisë.
Specifikimet teknike
| Vlerësimi tipik dhe maksimal absolut | ||||
|---|---|---|---|---|
| Parametër | Sym | Typ | Vleresim | Njësi |
| Gama e temperaturës së ruajtjes | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Gama e temperaturës së kutisë së funksionimit | TC | 25 | -40 ~ +85 | ℃ |
| Tensioni i paragjykimit | VR | 3.3 ose 5 | 2.8 ~ 5.25 | V |
| Fuqia e hyrjes optike | Pin | +3 | +10 | dBm |
| Fuqia optike e djegur | PB | - | +13 | dBm |
| Temperatura e saldimit të plumbit | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Karakteristikat elektrike / optike ( TC = 22 ± 3 ℃ ) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parametër | Sym | Gjendja e provës | Vlerat e parametrave | Njësi | ||||||
| Gama e gjatësisë së valës | λ | - | 1000 1650 ~ | nm | ||||||
| Diapazoni i frekuencës | - | - | C-band | X-Band | Ku-Band | Ku+- Banda | K+- Banda | PLUS | - | |
| Gjerësia e brezit të vogël të sinjalit | f-3dB | TC= 22 ± 3 ℃ | 0.1 8 ~ | 0.3 12 ~ | 0.8 18 ~ | 2 22 ~ | 2 30 ~ | 0.3 18 ~ | GHz | |
| Përgjegjësia | Re | VR , Pin= 1 mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.85 | 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.95 | ≥ 0.95 | 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Flatness Amplitudë | A | TC =-40+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Prodhimi VSWR | VSWR | - | 2 ≤ | 2 ≤ | 2.5 ≤ | 2.5 ≤ | 2.5 ≤ | 2.5 ≤ | - | |
| Tensioni i paragjykimit | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| RF Connector | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Fuqia optike e ngopjes | Ps | VR , λ = 1550 nm AC i moduluar |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| Rryma e errët | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Fuqia e daljes RF e ngopjes | Fryhem | - | -10 | dBm | ||||||
| Pengesa Output | RL | - | 50 | Ω | ||||||

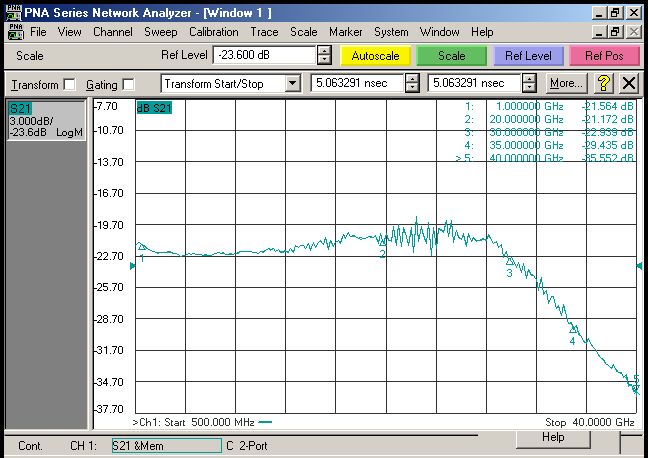

● Kurbat tipike të përgjigjes
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
(Fig. 1 Reagimi i frekuencës së fotodetektorit të brezit C)
(Fig. 2 Reagimi i frekuencës së fotodetektorit X-Band)
(Fig. 3 Reagimi i frekuencës së fotodetektorit Ku-Band)
(Fig.4 K+ -Reagimi i frekuencës së fotodetektorit me brez)

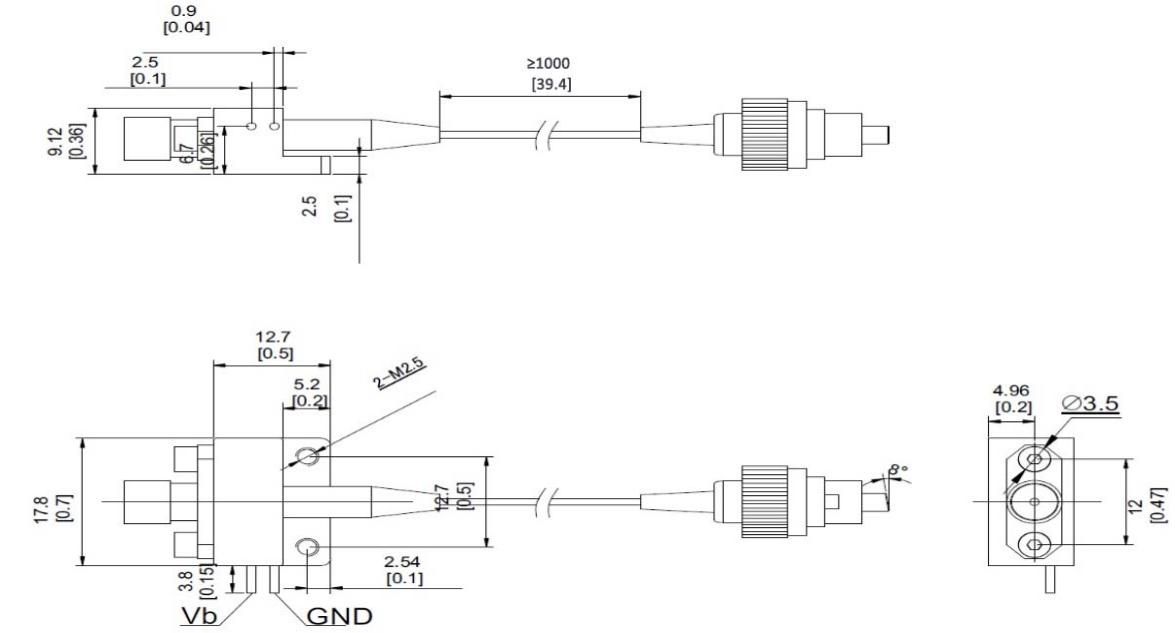

● Dimensioni dhe kunjat (Njësia:mm[inç])
Lidhës RF: SMA ose 2.92 mm
● Informacioni i porositjes
Fleta 1:
| kod | Gjerësia e brezit analog |
| C | 0.1 ~ 8 GHz |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
| Ku+ | 2 ~ 22 GHz |
| K+ | 2 ~ 30 GHz |
| Më shumë | 0.3 ~ 18 GHz |
Fleta 2:
| kod | Lloji Connector | Vërejtje |
| N | Asnjë lidhës | Bisht me fije me një modalitet 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Masat paraprake
Rrezja e përkuljes së fibrave jo më pak se 20 mm për të shmangur dëmtimin e fibrave.
Sigurohuni që pjesa e bashkimit të fibrave të jetë e pastër përpara se ta lidhni me qarkun optik.
Kërkohet mbrojtja e përshtatshme ESD gjatë ruajtjes, transportit dhe përdorimit.
Të gjithë fotodetektorët tanë standardë mund të personalizohen në module!
Aplikime
Komunikimi me fibra optike
Përpunimi i informacionit me radar
Lufta elektronike
Testi dhe matja e sinjalit me shpejtësi të lartë
Siguria dhe Mbikqyrja
