LK-NY20E Transmetues optik i brezit K
- brez ultra i gjerë (më i mirë se 25 GHz)
- DWDM
- Gama e lartë dinamike
- Fuqia e lartë e daljes
- Zhurma me intensitet të ulët relativ (RIN)
- Ofrohen mënyra të shumta pune
- Temperatura e kutisë së funksionimit: (-40℃-70℃)
- Fuqia optike në dalje deri në 10 mW
përshkrim i produktit
Transmetuesi optik LK-NY20E K-Band është një pajisje e sofistikuar e komunikimit optik që integron burimin e dritës lazer me fuqi të lartë, modulatorin e intensitetit të Niobatit të Litiumit (LiNbO3) me brez ultra të gjerë, qarkun e konvertimit të stabilizimit të tensionit, qarkun e drejtimit dhe qarkun e monitorimit dhe treguesit.
Ky transmetues është projektuar për të nxjerrë sinjale optike të moduluara në gjatësi vale që përputhen me standardin e Unionit Ndërkombëtar të Telekomunikacionit (ITU) për multipleksimin me ndarje të dendur të gjatësisë valore (DWDM). Ai krenohet me një gjerësi brezi modulimi që tejkalon 25 GHz, duke mundësuar transmetimin e të dhënave me shpejtësi të lartë. Pajisja është e aftë të japë një fuqi optike dalëse deri në 10 mW, me qëndrueshmëri të shkëlqyer në gjatësinë e valës së dritës dalëse.
Seria LK-NY20E funksionon me një tension të vetëm pozitiv të furnizimit me energji elektrike, duke siguruar performancë të qëndrueshme në një gamë tensioni nga +12V në +36V. Për më tepër, transmetuesi përfshin një funksion tregues që konfirmon funksionimin normal si të furnizimit me energji ashtu edhe të daljes së energjisë optike, duke siguruar një tregues të besueshëm të statusit për monitorimin dhe mirëmbajtjen e sistemit.
Specifikimet teknike
vleresime absolute ne maksimum
| Parametër | simbol | Min. | Lloji | Max. | Njësi |
| Temperatura Storage | TSTG | -55 | +25 | +85 | ℃ |
| temperatura operacion | TC | -40 | +25 | +70 | ℃ |
| Fuqia e hyrjes RF1 | Pin | - | +15 | +25 | dBm |
| tension | Vin | +12 | +12 | +36 | V |
(1) Modaliteti i punës me valë të vazhdueshme (CW).
Specifikimi optik dhe elektrik (TC = 22±3℃)
| Parametër | simbol | Min. | Lloji | Max. | Njësi | shënim |
| Gjatësi vale | λ | 1527.99 | - | 1563.05 | nm | Standardi ITU |
| Frekuenca (3dB) | f3dB | 2 | - | 25 | GHz | - |
| Fuqia e daljes së dritës | P | 10 | - | - | mW | - |
| Zhurma e intensitetit relativ | rIN | - | - | -155 | dBc/Hz | - |
| Humbja e kthimit (VSWR) | VSWR | - | - | 2.5 | - | - |
| Hyrja 1 dB Kompresim | - | +17 | - | - | dBm | - |
Furnizimi me energji elektrike (TC = 22±3℃)
| Parametër | Min. | Lloji | Max. | Njësi |
| tension | +12 | +12 | +36 | V |
| Aktual(2) | 0.4 | 0.7 | 1.2 | A |
(2) Gjendja e provës: Vin=+12V.
● Kurba tipike e përgjigjes
Figura 1 Lakorja tipike e përgjigjes e transmetuesit të brezit K LK-NY20E

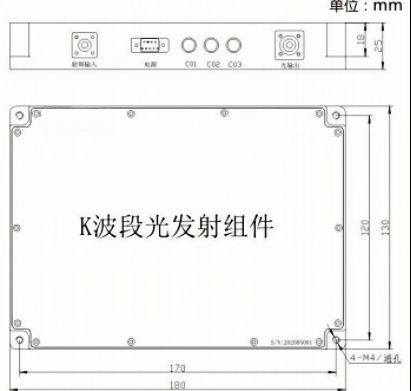

● Njësia e dimensionit:mm[inç]
Figura 2 Dimensioni i transmetuesit LK-NY20E
Lidhës RF: SMA
Lidhës i energjisë: J30J-9-ZKP
● Pini i furnizimit me energji elektrike
| Parametër | Përshkrim | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| tension | Vin | NC | GND | NC | |||||
● Informacioni i porosisë
Fleta 1:
| simbol | Përshkrim |
| 20E | K-band Transmetues i modulimit të jashtëm |
Fleta 2:
| kod | Frekuenca (THz) | Gjatësi vale (nm) | kod | Frekuenca (THz) | Gjatësi vale (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Fleta 3:
| simbol | Përshkrim |
| PM1 | Fibra panda |
| PM2 | Fibër eliptike |
Fleta 4:
| simbol | Përshkrim |
| CM | Personalizimi i përdoruesit |
| A | FC / APC |
Aplikime
Antenë; Radar
Satcom
Sistemi elektronik i kundërmasave
Transmetimi/vonesa e lidhjeve RF analoge
Komunikimi pa tela me brez të gjerë
Stacioni bazë i komunikimit celular
Sistemi DWDM
Sisteme radari të shpërndarë
