Moduli lazer DFB i mikrovalës LK-NYCMD CWDM

Lazeri LK-NYCMD është një lazer me performancë të lartë, i moduluar drejtpërdrejt me reagime të shpërndara (DFB) i krijuar për të shkëlqyer në komunikimet lineare me fibra optike për aplikacionet që kërkojnë gjerësi bande jashtëzakonisht të gjera. Kjo seri shërben si një zëvendësues superior ndaj sistemeve kabllore koaksiale për transmetimin e sinjaleve me frekuencë të lartë në 12 GHz ose 18 GHz.

Duke ruajtur integritetin e sinjalit RF në formën e tij origjinale, seria LK-NYCMD rrit besueshmërinë e rrjeteve të komunikimit me mikrovalë. Për shkak të këtyre karakteristikave, seria përmirëson ndjeshëm cilësinë e sinjalit në një sërë aplikacionesh, të tilla si kontrolli i antenës në distancë, telemetria, shpërndarja e sinjaleve të kohës dhe referencës, si dhe sistemet e linjës së matjes dhe vonesës.

LK-NYCMD përfshin izolues optik, ftohës termoelektrik (TEC), termistor, çip diodë lazer dhe fotodiodë të monitorit, të cilat të gjitha janë të mbyllura brenda një pakete të fuqishme fluture me 7 kunja për të siguruar mbrojtje hermetike dhe për të ruajtur performancën optimale.

• Komunikimet e të dhënave me shpejtësi të lartë

• Largimi i antenës

• Rrjetet celulare dhe PCS

• Transmetimi analog i lidhjeve RF

• Komunikimet Ushtarake

• Ndjekja, telemetria dhe kontrolli

• Sistemet e telemetrisë

• Sistemet ushtarake dhe të mbrojtjes

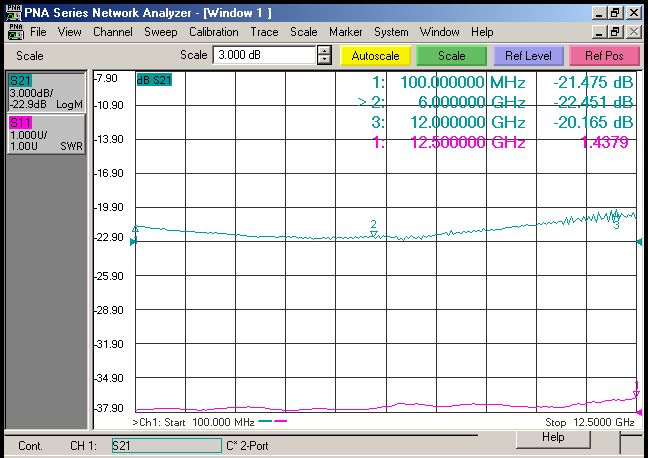

● Të dhëna tipike

(λ: CWDM, TC =25 ℃)

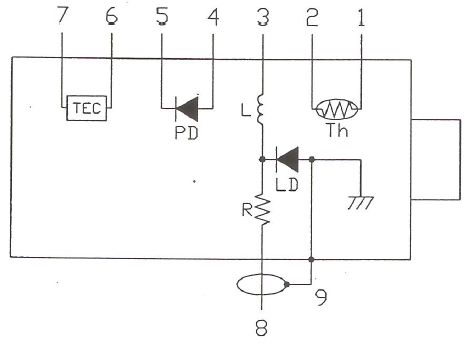

● Skema elektrike

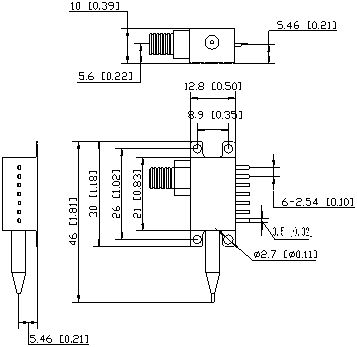

● Vizatime konturore (Njësia: mm)

Konektori RF: SMA

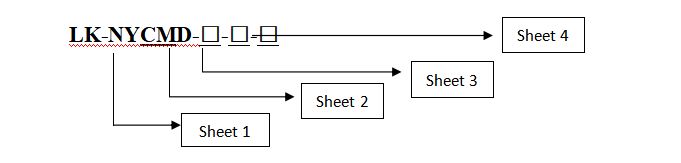

● Informacioni i porositjes

Fleta 1:

Fleta 2:

Fleta 3:

Fleta 4:

●Paraprake

• Rrezja e përkuljes së fibrës jo më pak se 20 mm për të shmangur dëmtimin e fibrave.

• Sigurohuni që pjesa e bashkimit të fibrave të jetë e pastër përpara se ta lidhni me qarkun optik.

• Kërkohet mbrojtje e përshtatshme ESD gjatë ruajtjes, transportit dhe përdorimit.
