LK-AMPD-S Fotodetektor me mikrovalë të përforcuar me shpejtësi të lartë InGaAs
- Shpejtësi e lartë, gjerësi bande e gjerë
- Inkorporuar Bias-T
- O/E Hibrid i integruar
- Fitim i lartë, zhurmë e ulët, brez i gjerë
- I mbyllur hermetikisht, lidhës SMA
- Rrymë e ulët e errët, raport i lartë sinjal-zhurmë.
- Faktori i formës së vogël.
përshkrim i produktit
LK-AMPD-S është një hibrid i një fotodiode InGaAs dhe një amplifikatori me zhurmë të ulët, i projektuar për një përgjigje të gjerë optike nga 1000 në 1650 nm dhe ofron një fitim RF 15 dB. Ofron performancë me shpejtësi të lartë me gjerësi bande prej 12 GHz dhe 18 GHz, dhe mundësohet nga një furnizim +5V.
Ky modul është i përputhshëm me fibra standarde me një modalitet 9/125μm dhe ka një lidhës SMA me një përputhje me rezistencë të plotë 50 om.
LK-AMPD-S është i mbyllur hermetikisht për mbrojtjen e mjedisit dhe ka një dizajn të lehtë, me një masë më të vogël se 23 gram. Është në përputhje me Direktivën 2.0 të Kufizimit të Substancave të Rrezikshme (RoHS), duke siguruar qëndrueshmëri mjedisore dhe respektim të standardeve të rrepta të sigurisë.
Specifikimet teknike
| Vlerësimi tipik dhe maksimal absolut | ||||
|---|---|---|---|---|
| Parametër | Sym | Typ | Vleresim | Njësi |
| Gama e temperaturës së ruajtjes | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Gama e temperaturës së kutisë së funksionimit | TC | 25 | -40 ~ +85 | ℃ |
| Tensioni i paragjykimit | VR | +5 | +5 ~ +9 | V |
| Fuqia e hyrjes optike | Pin | 0 | +10 | dBm |
| Fuqia optike e djegur | PB | - | +13 | dBm |
| Temperatura e saldimit të plumbit | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Karakteristikat elektrike / optike (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametër | Sym | Gjendja e provës | Vlerat e parametrave | Njësi | ||
| Gama e gjatësisë së valës | λ | - | 1000-1650 | nm | ||
| Diapazoni i frekuencës | - | - | X - Band | Ku - Band | - | |
| Gjerësia e brezit të vogël të sinjalit | f-3dB | TC = 22 ± 3 ℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| Përgjegjësia | Re | VR =+5V, Pin = 10 mW | λ = 1310 nm | 0.8 | 0.85 | A / W |
| λ = 1550 nm | 0.85 | 0.8 | ||||
| Flatness Amplitudë | A | TC =-45+85 ℃ | ≤ ± 2 | dB | ||
| Fuqia optike e ngopjes | Ps | VR =+ 5 V, λ = 1550 nm AC i moduluar |
10 | dBm | ||
| Fitimi i sinjalit RF (tipike) | G | - | 15 ± 1 | dB | ||
| Fuqia e daljes RF e ngopjes | Pnga | - | +3 | dBm | ||
| Prodhimi VSWR | VSWR | - | 2 ≤ | - | ||
| Pengesa Output | RL | - | 50 | Ω | ||
● Kurbat tipike të përgjigjes
(Fig. 1 X - Reagimi i frekuencës së fotodetektorit me brez)

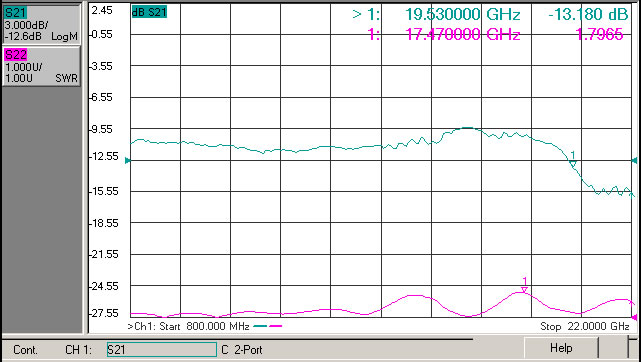

(Fig. 2 Ku - Reagimi i frekuencës së fotodetektorit me brez)
●Dimensioni dhe kunjat (Njësia:mm[inç])
Lidhës RF: SMA
●Renditja Informacion
Fleta 1:
| kod | Fitimi i sinjalit RF | Vërejtje |
| S | 15 dB | Frekuenca tipike dhe qendrore |
Fleta 2:
| kod | Gjerësia e brezit analog |
| X | 0. 3 ~ 12 GHz |
| Ku | 0. 8 ~ 19.5 GHz |
Fleta 3:
| kod | Lloji Connector | Vërejtje |
| N | Asnjë lidhës | Bisht me fije me një modalitet 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
● Masat paraprake
Rrezja e përkuljes së fibrave jo më pak se 20 mm për të shmangur dëmtimin e fibrave.
Sigurohuni që pjesa e bashkimit të fibrave të jetë e pastër përpara se ta lidhni me qarkun optik.
Kërkohet mbrojtja e përshtatshme ESD gjatë ruajtjes, transportit dhe përdorimit.
Të gjithë fotodetektorët tanë standardë mund të personalizohen në module!
Aplikime
Përpunimi i informacionit me radar
Lufta elektronike
Matja e Antenës
Komunikimet me fibra optike
Siguria dhe Mbikqyrja
